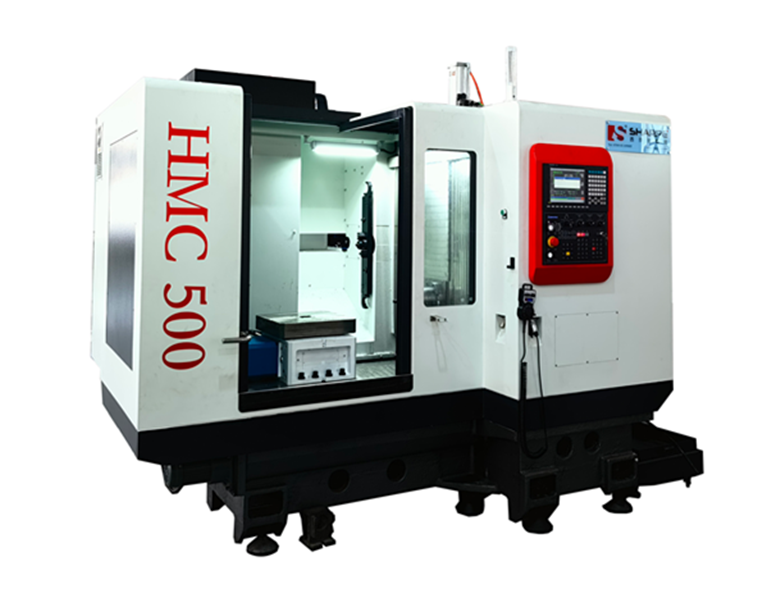

HMC500參數表

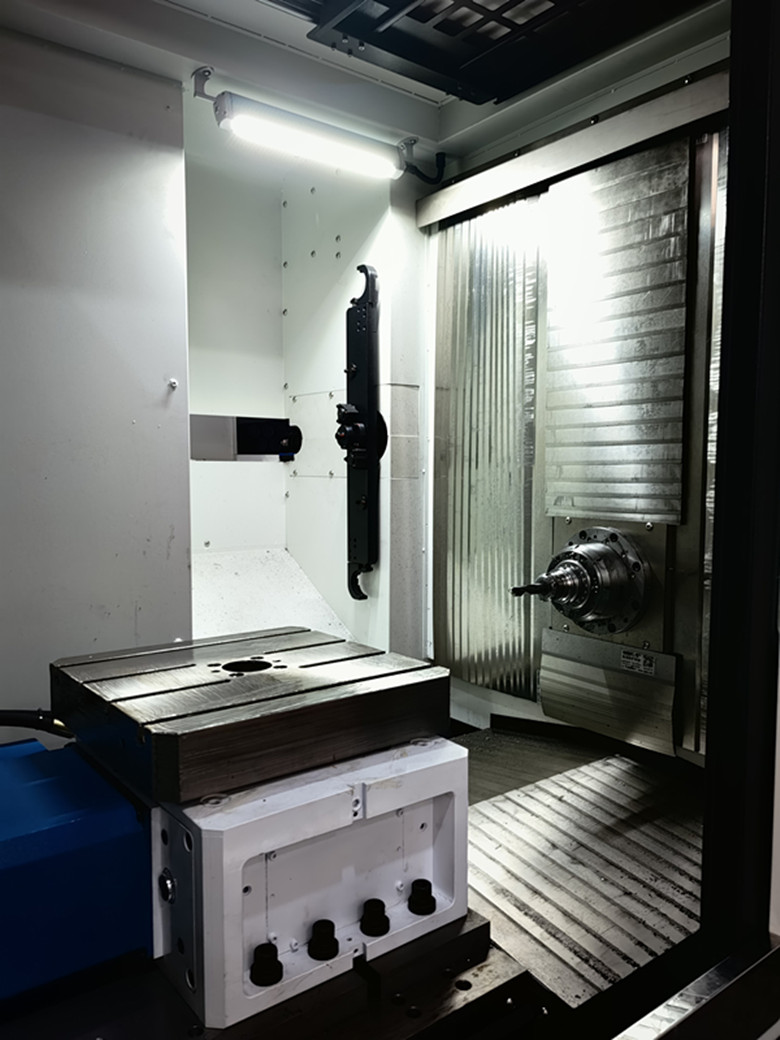

１．回轉臺

回旋工作臺

mm

400*400

允許最大荷重

kg

300

T型槽寬度

mm

18H7

最小角度設定單位

Deg

1度

最高回轉數

Rpm

40

總減速

1：154

分割精度

Arc.sec

4

重復精度

Arc.sec

2

鎖緊方式（油壓）

Mpa

4.5±0.5

鎖緊扭力

Nm

2650

連續切削扭矩

Nm

1580

最大切削扭矩（剎車鎖緊時）

Nm

2650

２．行程

最大行程－X軸

mm

550

最大行程－Y軸

mm

520

最大行程－Z軸

mm

500

工作臺回旋直徑

mm

800

主軸端面到工作臺中心線（Z軸方向）

mm

120-620

主軸中心線至工作臺面（Y軸方向）

mm

80-560mm

３．主軸

主軸規格

BBT40

主軸轉數范圍

r/min

18000RPM

輸出扭矩

額定扭矩-峰值扭矩

35.0N.m-70.0N.m

主軸電機功率

額定功率

20KW

4.進給電機

X軸功率

kW

2.4

Y軸功率

kW

2.4（帶剎車）

Z軸功率

kW

3.1

X軸扭矩

N.m

11.5

Y軸扭矩

N.m

11.5

Z軸扭矩

N.m

15

切削進給速度范圍

mm/min

1-10000

X軸移動速度

m/min

30

Y軸移動速度

m/min

30

Z軸移動速度

m/min

30

5.刀庫

最大刀具長度

mm

200

最大刀具重量

kg

7

圓盤式刀庫容量

把

24

最大刀盤直徑

mm

Φ80

換刀時間圓盤式

s

刀對刀： 1.4

6.絲桿導軌

XYZ軸滾珠絲桿

日本THK

3210精密研磨級

XYZ軸線性導軌

臺灣上銀

滾柱導軌35

控制器

臺灣

新代

機床定位精度

執行標準JISB6330

X軸

mm

±0.005/300

Y軸

mm

±0.005/300

Z軸

mm

±0.005/300

執行標準JB/T8771.4-1998

X軸

mm

0.015

Y軸

mm

0.015

Z軸

mm

0.015

重復定位精度

執行標準JISB6330

X軸

mm

±0.003

Y軸

mm

±0.003

Z軸

mm

±0.003

其他

電氣總?cè)萘?

KVA

15

氣壓

Mpa

0.5-0.7

機床重量

KG

約5000KG

機床尺寸(長X寬X高)

mm

2900*2220*2150
