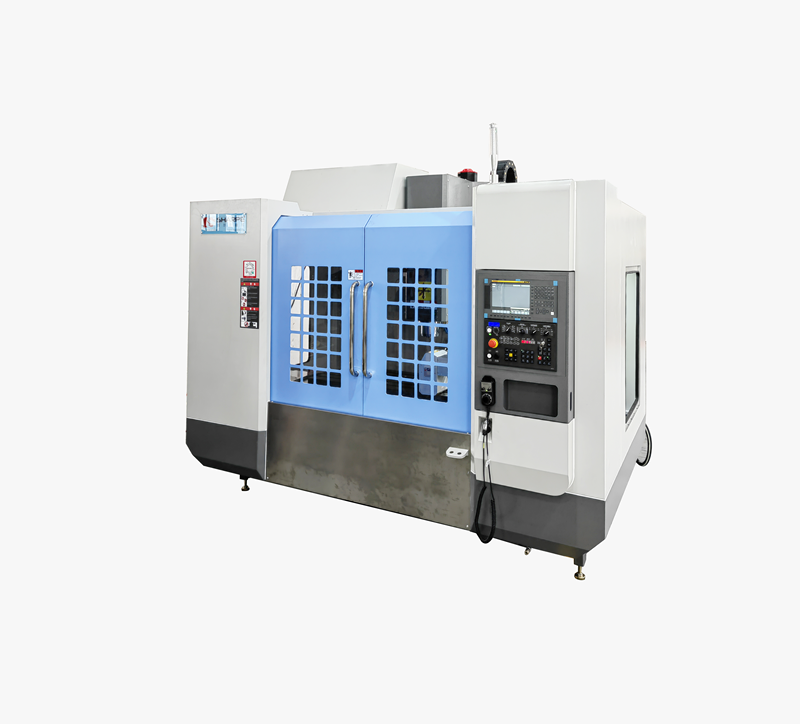

V1165L參數表
項 目
參 數
單 位
工作臺
工作臺尺寸
1200×600
mm
允許最大荷重
700
kg
T型槽尺寸
5-18×100
mm
加工范圍
工作臺最大行程：X軸
1100
mm
鞍座最大行程 ：Y軸
700
mm
主軸最大行程 ：Z軸
700
mm
主軸端面至工作臺面距離
180-880
mm
主軸中心至立柱距離
710
mm
主軸
主軸形式
直連式/皮帶頭
-
錐孔
BT40-150
-
轉數
8000/12000
rpm
進 給
切削進給速度范圍
5-10000
mm/min
快速移動
X軸
30
m/min
Y軸
30
Z軸
30
刀 庫
刀庫容量
24T
mm
刀具最大直徑（相鄰空位）
80
mm
刀具最大長度
350
mm
刀具最大重量
8
kg
換刀時間（臨近刀）
1.6
Sec
電氣
主軸電機功率
7.5-11KW/12000
kw/rpm
X/Y軸進給電機
3
kw/rpm
Z軸進給電機
3
kw/rpm
定位精度 XYZ三軸
±0.005/300
mm
重復定位精度 XYZ三軸
±0.003/300
mm
所需氣壓
6-7
kgf/cm2
所需氣體流量
0.15
m3/min
主機重量
6500
kg
機床外觀尺寸
3.1*2.8*2.8
m
V1165L主要配件表
序號
部件名稱
數 量
單 位
生產廠家
規 格
備 注
1
主軸
1
支
臺灣丹銓
BT40-12000RPM
客戶選配
2
絲杠軸承
6
套
日本NSK更多可能性、德國FAG經驗、日本THT
BSB2562
3
滾珠絲杠
3
套
HIWIN
XYZ 4012
C3級
4
聯軸器
3
套
潤德
隨電機配
5
直線導軌
3
套
HIWIN
RGH45HA
P級
6
刀庫
1
套
臺灣北鉅
BT40-24T
客戶選配
7
系統
1
套
三菱、新代
M80
客戶選配
8
電機
4
套
三菱長效機製、新代
客戶選配
9
潤滑系統
1
套
河谷
3L
10
伸縮護罩
3
套
鴻旺/愛派爾
V1165
*本公司產品不斷進行研發改良進一步意見，如有更改規格，恕不另行通知等地，以實際出貨產品為準產業。
序號
類別
項目
名稱
型號規格
●為標配
1
床身
鑄鐵
樹脂砂鑄件工藝
HT300
●
油路
河谷
自動注油
●
絲桿
臺灣上銀滾珠絲桿
R40-12K5-FDC
●
導軌
臺灣上銀線性導軌
X,Y,Z：HGH45CA
●
主軸
臺灣丹銓機械主軸
BT40（150）-12000rpm
●
2
電氣
進給電機類型
X,Y伺服
3.9KW AM18 18.6NM 4000轉
●
Z軸伺服（剎車）
5.9KW AM28 28.4NM 4000轉
●
主軸電機
伺服主軸電機
7.5-11KW/12000轉
●
3
系統
工業系統
臺灣新代
22MA
●
4
換刀
氣動換刀裝置
臺灣北鉅
BT40 24把刀
●
5
外觀
鈑金
全防護式
米白色+天藍色
●
6
潤滑
電子注油器
RGB電動注油器
電動注油器
●
7
照明
長條型照明燈
LED
●
8
配件
刀柄\嗦嘴
BT40-ER32
各10個
贈送
工具包
1個
贈送
鎖刀架
1個
贈送
說明書
1套(含U盤)
贈送
9
服務
貨運
省外
●
包裝
木架包裝
●
保修
2年
●
培訓
上門
●
