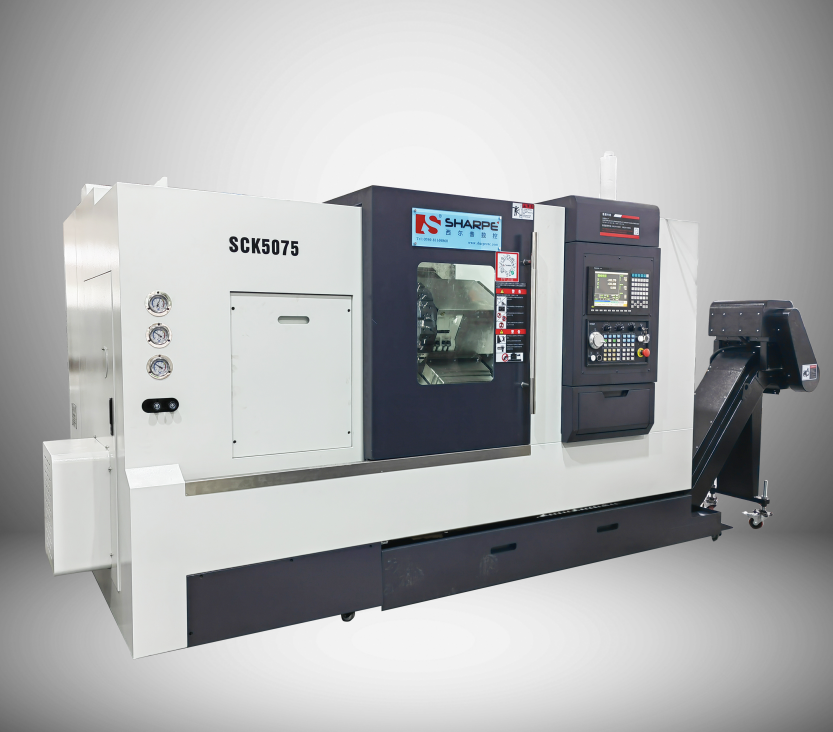

SCK5075數控車床技術特點
適用范圍：
批量生產加工較長些的軸類或盤類五金零件全過程。適合材料銅鋁件更高要求，鑄件，鋼件優勢領先，鈦合金等經驗分享。
產品簡介：
SCK5075數控車床是采用目前市場上成熟穩定的加工中心系統Syntec 22TA，并配以臺正集團TOM5075光機鑄件和臺灣刀塔新技術。產品配置較高搖籃，精度很高，穩定性很高創造。
該機床具有整體結構強使用，機床結構經過有限元分析優化，剛性更強，結構更穩定進入當下。
1. 30°傾斜結構床身規則製定，剛性強，且近身操作性更佳。
2. 主軸采用A2-8主軸解決方案，并配以10寸卡盤非常完善。能加工更大的產品體系。
3. 床身結構堅固效果，采用HT300鑄鐵機身，能承受高G運動產生的慣量資源配置。
4. 采用臺灣Syntec 22TA數控系統形勢，可靠性高。
5. 采用高于同級機種2.5倍扭矩值得主軸系統機遇與挑戰，能在較低速作業區間提供優異的重切削能力高效節能。
6. 采用日本THK大尺寸45mm直線導軌。并配有硬軌的尾頂座取得明顯成效。有超強的剛性表現基地。
7. 作為卡盤式車床，使用方便的大尺寸左開門大力發展，開口幅度在最上方表現，便于更換刀具和加裝行架機械手。
8. 通過尾座臺可加工長工件和夾持余量少的工件說服力；
8. 采用全包覆防護鈑金將車削鐵屑與冷卻液隔離在機床內的積極性，提高機床的防護與機床壽命。并提供一個安全干凈的工作環境作用。
9. 分離式水箱與側出式自動排屑設計重要意義，空間大問題，維護方便應用的選擇，偏于各種鐵屑較為容易地排到屑料斗效率。
SCK5075數控車床參數表
序號
項目
參數
單位
1
床面最大回轉直徑
Φ570
2
最大加工直徑
Φ500（根據刀塔變化）
3
刀架上最大加工直徑
Φ280
4
最大加工長度
750（根據刀塔變化）
5
主軸頭形式（可選卡盤）
A2-6(8寸)
6
主軸電機功率
11-15KW
7
主軸最高轉速
3000rpm
8
主軸孔直徑
Φ66
mm
9
棒料通徑
Φ52
mm
10
X/Z軸絲桿規格
3210/4010
11
X軸極限行程
270
mm
12
X軸電機扭矩
11N.M
13
X/Z軸線軌規格
45
14
Z軸極限行程
810
15
Z軸電機扭矩
11N.M
16
X\Z軸連接方式
直聯
17
可選刀塔
100-12T(刀盤對邊不小于380)
18
可選刀塔中心高尺寸
100
mm
19
套筒直徑
80
mm
20
套筒行程
80
mm
21
尾座最大行程
480
mm
22
尾座套筒錐孔
莫氏5號
23
外型尺寸
3.1*1.8*2.1
m
SCK5075數控車床配置表
序列
名稱
規格型號
單位
備注
1
主軸總成
套筒式A2-8
套
數格
2
線性導軌
45mm
套
THK
3
滾珠絲杠
精密研磨級
套
THK
4
軸承
精密
套
NSK或SKF
5
外圍鈑金
TOM-CX5075X
套
標準款、含內防護逐漸顯現、分水塊
6
伺服刀塔
100-12T
臺
承鑫（臺嘉）
7
鏈?zhǔn)脚判紮C
TOM-CX5075X
臺
8
中空卡盤
10寸
臺
9
中空回轉油油缸
10寸
臺
含拉桿
10
液壓系統全套
TOM-CX5075X
臺
廣和
11
熱交換器
RC-10AF 外掛
個
12
立式水泵
CDSP2L-30TP
個
13
工作燈
UP-N8
支
14
警報燈
UP-N11S
支
15
聯軸器
個
商坤
16
電動潤滑系統
個
寶騰
17
尾座
5號
個
