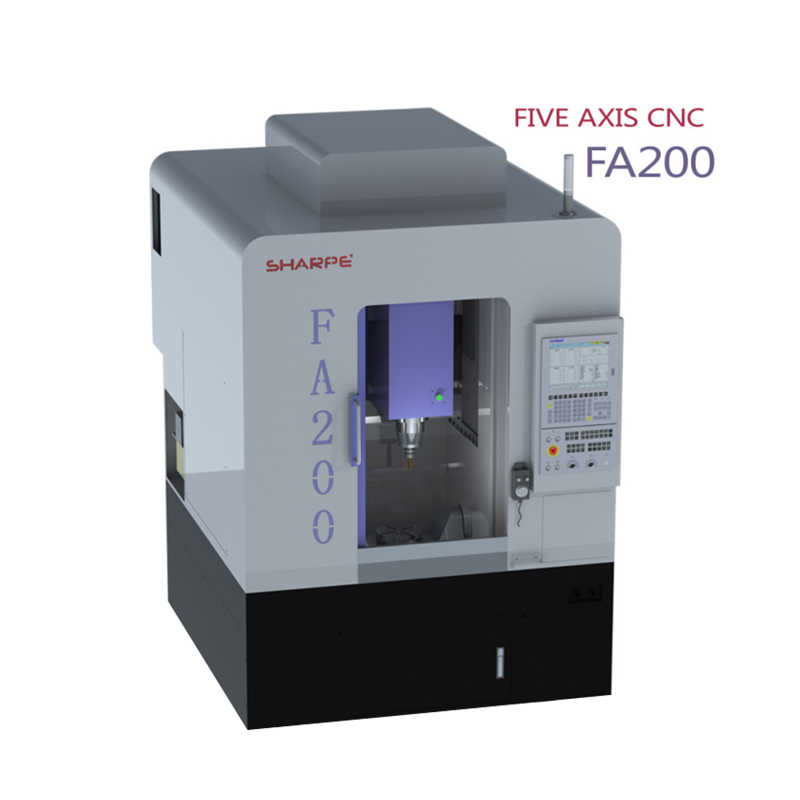

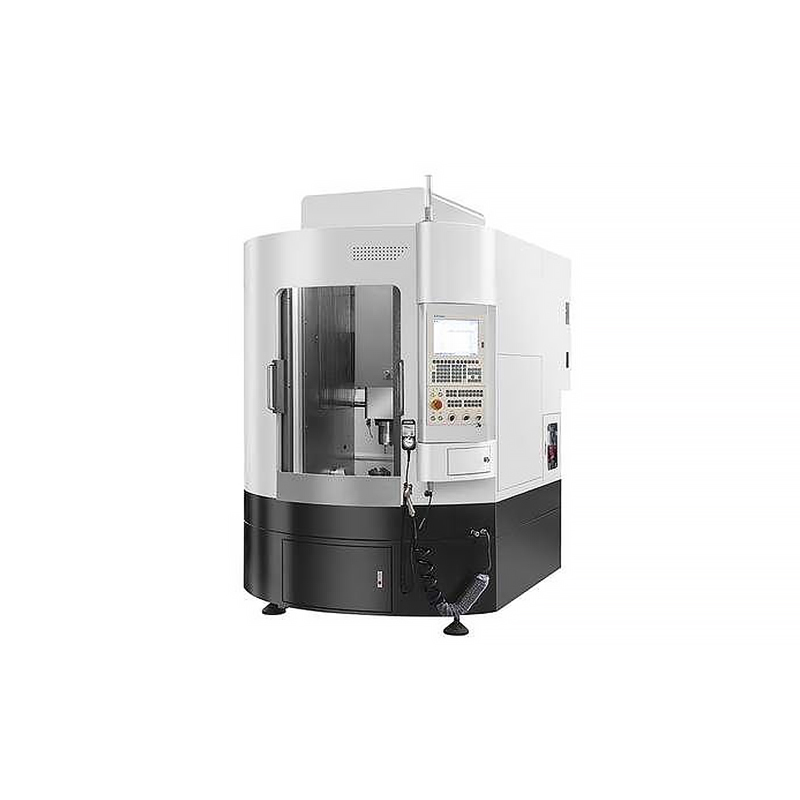

小型五軸加工中心FA200
適用范圍：
該五軸加工中心是用來加工尺寸在直徑200mm以內的非常復雜的五金零件特點。適合需要五軸聯動才能完成加工的工件相互配合，可以鉆孔，銑切品質。加工的工件精度高積極回應，光潔度好。
產品簡介：
1. 五軸聯動深化涉外；
2. 搖籃式工作臺全會精神；
3. 切削力較大；
4. 轉速高又進了一步，光潔度好智能化；
5. 帶RTCP刀尖追隨功能
產品特點：1. 產品采用樹脂砂工藝鑄造，經過長時間時效處理拓展基地；
2. 整體結構件采用一體型設計綜合措施，剛性高；
3. 橫梁采用天車式結構處理，受力更加平均分布攜手共進；
4. 機床采用大跨距的對稱布局，總體承載變形量非常械忍攸c∈褂?；
5. 天車式橫梁采用雙伺服電機驅動，平穩性絕佳不合理波動；
6. 主軸采用較大尺寸BT30的高轉速主軸建言直達，切削力大；
7. 刀庫采用伺服刀庫助力各業，換刀穩定而且換刀非炒蟛糠?？欤?
8. 刀庫處于機床中心將進一步，設計有糾錯能力更加堅強，防止錯刀亂刀的可能；

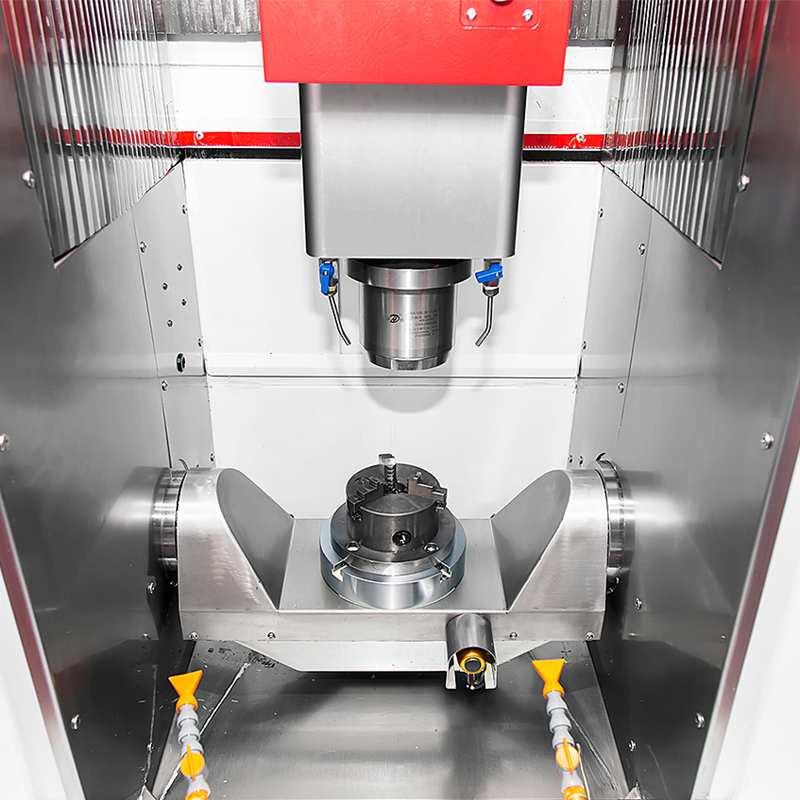

9. 四軸和五軸采用搖籃式結構實際需求，活動空間大配套設備，加工區域大；
10. 整體鈑金設計精巧，結構緊湊嚴密不難發現，外觀大氣；
11. 內防護是全封閉設計，只有加工工件和夾具是外漏推動；
12.A軸為滾子凸輪協調機製，與傳統的蝸輪蝸桿對比更能凸顯切削剛性，兩側四點滾動接觸面互相拘束有效性，滾子軸承與凸輪之間極低背隙高質量發展，實現高加工精度，精細面粗糙度形勢。
FA200五軸加工中心參數
1
行程
2
X
mm
270
3
Y
mm
270
4
Z
mm
310
5
回轉軸C
度
0-360
6
擺動軸A
度
±110
7
工作臺（工作區）
8
裝夾面（直徑）
mm
200
9
推薦三爪卡盤規格（外徑）
mm
160
10
工作臺最大負載
kg
25
11
主軸端面至工作臺距離
mm
120-430
12
換刀裝置
13
刀柄規格
BT30
14
刀庫容量
把
16
15
刀具最大直徑
mm
50
16
刀具最大長度
mm
145
17
換刀時間
sec
5
18
主軸（電主軸）
19
外圓直徑
mm
125
20
最高轉速
rpm
24000
21
使用電壓
V
380
22
冷卻方式
油冷
23
軸端連接
BT30
24
進給速度
25
X/Y/Z軸
mm/min
30000
26
回轉軸C
度/min.rpm
10800
27
擺動軸A
度/min.rpm
18000
28
鎖緊系統
29
C軸
自鎖
30
A軸
油剎
31
位置精度
32
定位精度
33
X/Y/Z軸
mm
±0.01/300
34
回轉軸C
度
±0.006
35
擺動軸A
度
±0.006
36
重復定位精度
37
X/Y/Z軸
mm
±0.002
38
回轉軸C
度
±0.004
39
擺動軸A
度
±0.004
40
電源
41
工作電壓和頻率
V/Hz
380/50
42
輸入功率
KVA
14
43
控制電壓
V
24DC
44
工作氣壓
bar
6
45
機床重量
kg
2500
46
機床尺寸（長寬高）
mm
1645*2060*2460
FA200五軸加工中心配置
序號
類別
項目
名稱
品牌
1
床身
鑄鐵
樹脂砂鑄件工藝
HT250
絲桿
滾珠絲桿
臺灣LSK律廷絲桿C3級磨制滾珠絲桿2510
導軌
線性導軌
臺灣上銀X,Y攻堅克難，Z:HG30
主軸
高速電主軸
華雕BT30 24000rpm
2
電氣
進給電機類型
X軸伺服
日本安川750W
Y軸伺服
日本安川750W(2個）
Z軸伺服（剎車）
日本安川850W（剎車）
A軸
日本安川850W
C軸
日本安川750W
3
系統
工業系統
五軸系統
臺灣新代200MA-5/錸鈉克N3 LYNUC
4
換刀
自動換刀裝置
伺服刀庫
圣德刀庫
16把刀
5
潤滑
電子注油器
電動注油器
河谷
6
照明
長條型照明燈
LED
沃德 LED
序號
名稱
數量
備注
1
油冷機
1
2
刀柄
6
可選夾頭大小
3
鎖刀座
1
4
十字螺絲刀
1
5
活動扳手
1
6
內六角
1（套）
