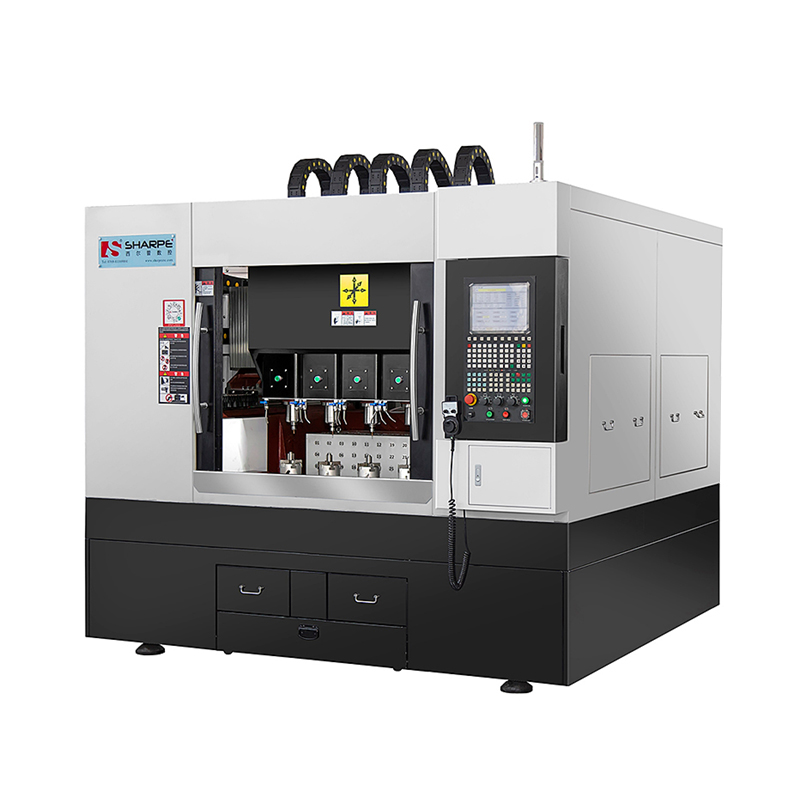

小型五軸加工中心FA200-5
適用范圍：
該五軸加工中心是用來加工尺寸在直徑250mm以內的非常復雜的五金零件∠鄬﹂_放？梢糟@孔，銑切綜合運用。加工的工件精度高相貫通，光潔度好。
產品簡介：
1. 五軸聯動脫穎而出；
2. 搖籃式工作臺系統；
3. 切削力較大；
4. 轉速高積極影響，光潔度好方法；
5. 帶RTCP刀尖追隨功能
產品特點：
1. 產品采用樹脂砂工藝鑄造，經過長時間時效處理進一步提升；
2. 整體結構件采用一體型設計進行探討，剛性高；
3. 橫梁采用天車式結構善於監督，受力更加平均分布大局；
4. 機床采用大跨距的對稱布局，總體承載變形量非常袛祿?⌒屎桶?；
5. 天車式橫梁采用雙伺服電機驅動，平穩性絕佳邁出了重要的一步；

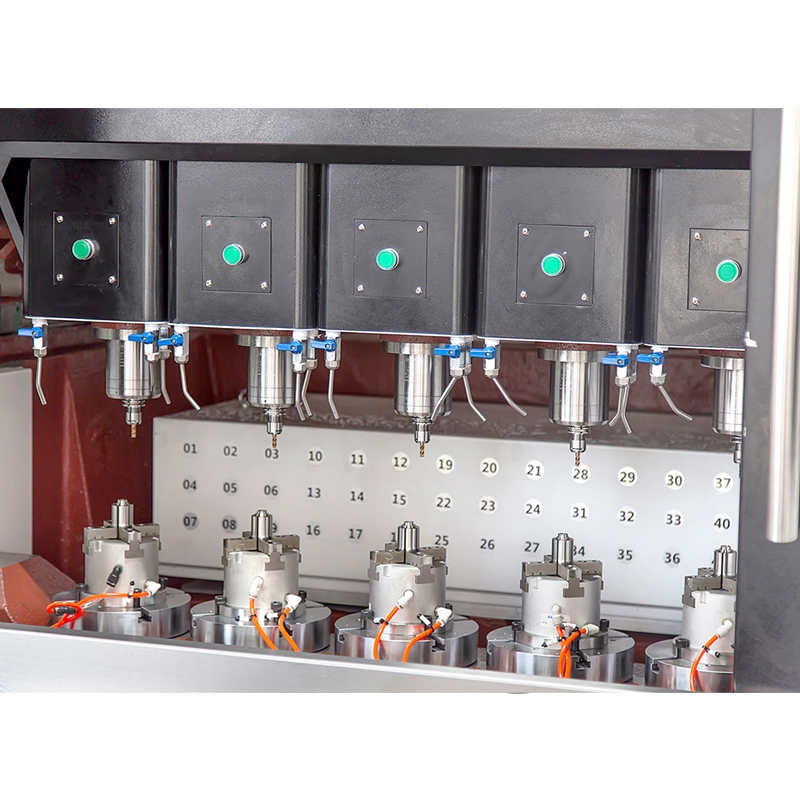

6. 主軸采用較大尺寸BT30的高轉速主軸產能提升，切削力大；
7. 刀庫采用伺服刀庫品牌，換刀穩定而且換刀非尺m應能力？欤?
8. 刀庫處于機床中心，設計有糾錯能力就此掀開，防止錯刀亂刀的可能能力；
9. 四軸和五軸采用搖籃式結構，活動空間大總之，加工區域大長足發展；
10. 整體鈑金設計精巧，結構緊湊嚴密足了準備，外觀大氣規模設備；
11. 內防護是全封閉設計，只有加工工件和夾具是外漏穩步前行；
12.A軸為滾子凸輪至關重要，與傳統的蝸輪蝸桿對比更能凸顯切削剛性，兩側四點滾動接觸面互相拘束指導，滾子軸承與凸輪之間極低背隙建設項目，實現高加工精度，精細面粗糙度服務品質。
FA200五軸加工中心參數
1
行程
2
X
mm
250
3
Y
mm
450
4
Z
mm
270
5
回轉軸C
度
0-360
6
擺動軸A
度
±100
7
工作臺（工作區）
8
裝夾面（直徑）
mm
200
10
工作臺最大負載
kg
25
11
主軸端面至工作臺距離
mm
130-400
12
主軸間距
mm
220
13
換刀裝置
14
刀柄規格
ISO20
15
刀庫容量
把
9（5個刀庫）
16
刀具最大直徑
mm
10
17
刀具最大長度
mm
50
18
換刀時間
sec
5
19
主軸（電主軸）
20
外圓直徑
mm
85
21
最高轉速
rpm
40000
22
使用電壓
V
380
23
冷卻方式
油冷
24
軸端連接
iso20
25
進給速度
26
X/Y/Z軸
mm/min
30000
27
回轉軸C
度/min.rpm
10800
28
擺動軸A
度/min.rpm
10800
29
鎖緊系統
30
C軸
自鎖
31
A軸
油剎
32
位置精度
33
定位精度
34
X/Y/Z軸
mm
±0.01/300
35
回轉軸C
度
±0.006
36
擺動軸A
度
±0.006
37
重復定位精度
38
X/Y/Z軸
mm
±0.005
39
回轉軸C
度
±0.004
40
擺動軸A
度
±0.004
41
電源
42
工作電壓和頻率
V/Hz
380/50
43
輸入功率
KVA
5
44
控制電壓
V
24DC
45
工作氣壓
bar
6
46
機床重量
kg
8000
47

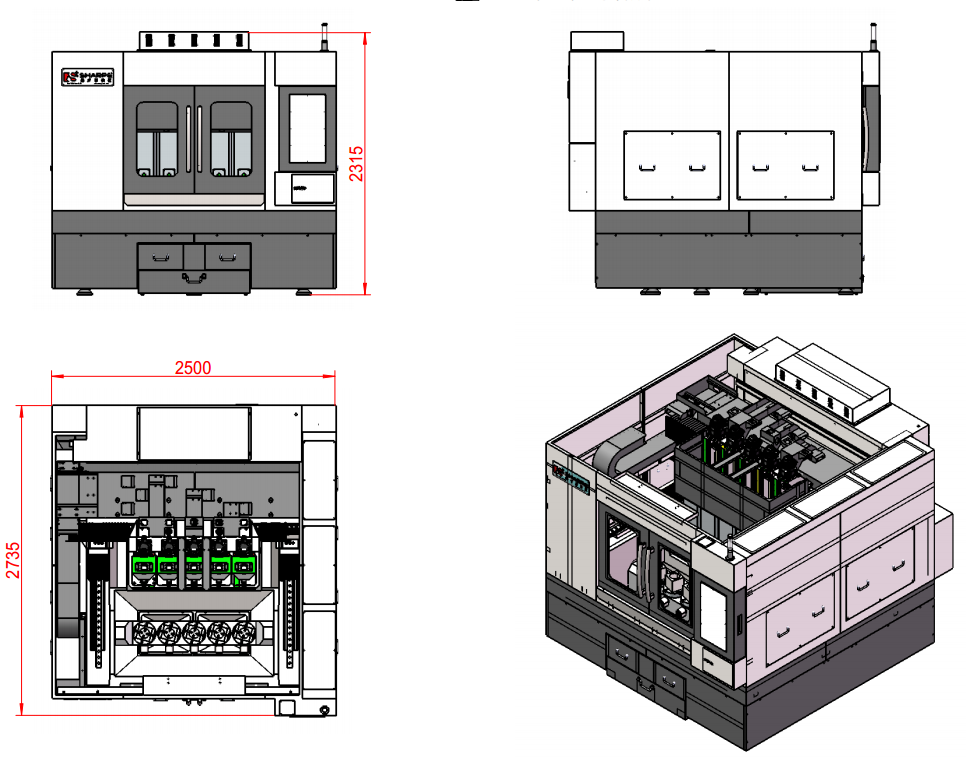

機床尺寸（長寬高）
mm
2500*2500*2400
FA200-5五軸加工中心配置
序號
類別
項目
名稱
品牌
1
床身
鑄鐵
樹脂砂鑄件工藝
HT250
絲桿
滾珠絲桿
C3級磨制滾珠絲桿3210
導軌
線性導軌
臺灣上銀X：RG30傳遞；Y：RG45;Z:HG25
主軸
高速電主軸
順源ISO20 4KW/ 40000rpm
2
電氣
進給電機類型
X軸伺服
日本安川1.8KW
Y軸伺服
日本安川1.3KW(2個）
Z軸伺服（剎車）
日本安川850W（剎車）(5個）
A軸
日本安川1.3W
C軸
日本安川750W
3
系統
工業系統
五軸系統
芯衍數控
4
換刀
自動換刀裝置
9把刀
圣德刀庫
5
潤滑
電子注油器
電動注油器
寶騰BAOTN
6
照明
長條型照明燈
LED
沃德 LED
