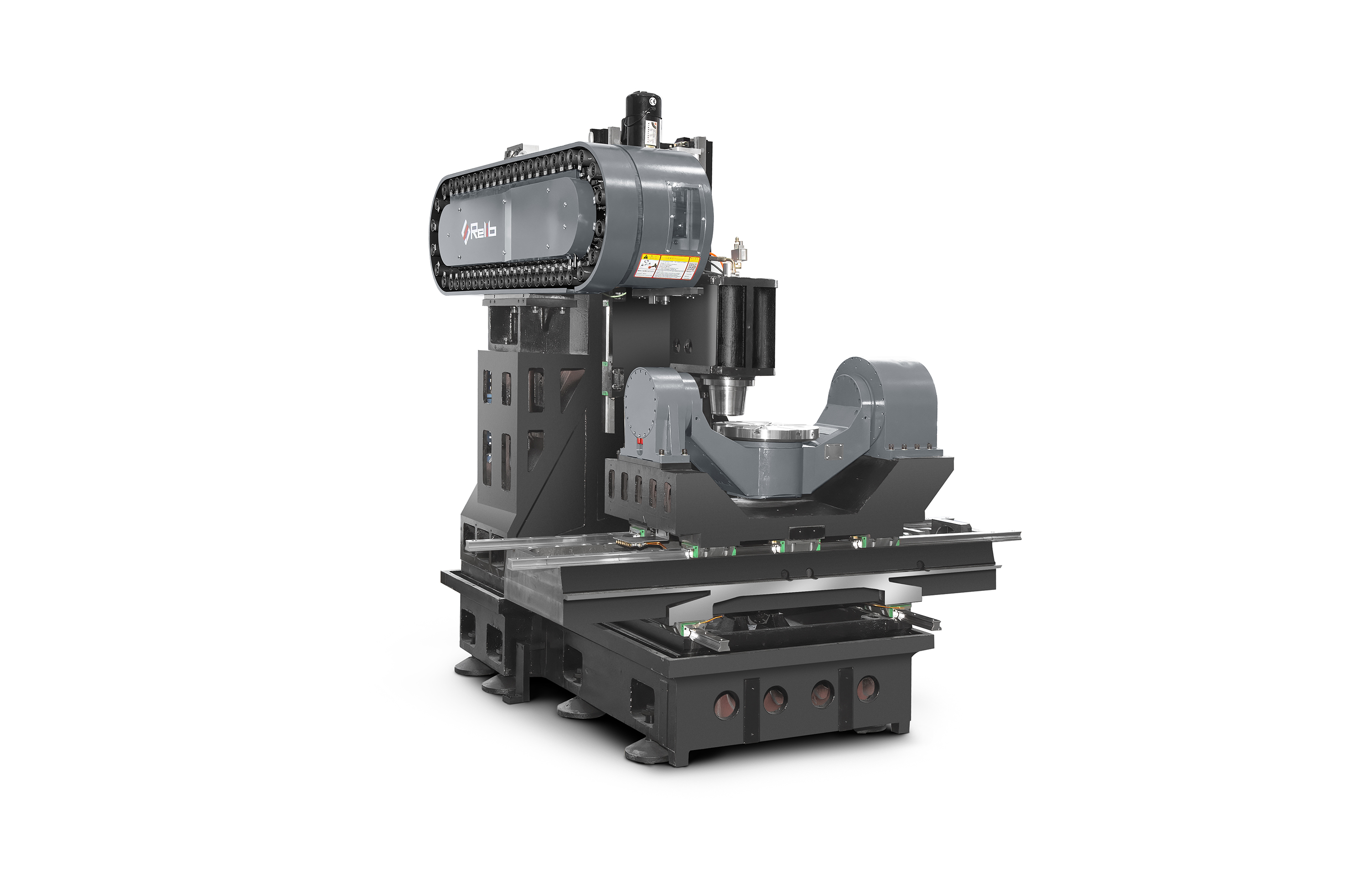

高剛性五軸數控加工中心M5-5
所屬類別：五軸加工中心
產品簡介：
機床結構性能 1.本機臺床身穩步前行、立柱、主軸箱等關健零部件均采用米漢納(密烘)鑄件著力提升，組織穩定指導，永久保持質量。鑄件經過有限元素分析法計算機計算分析良好，合理的結構強度及加強筋的搭配雙重提升，提供機械之高剛性。鑄件結構采用一體成型技術倍增效應，箱體結構結果，加工上采用大型五面體加工機，一次裝夾加工完成重要意義，機床具有高剛性規則製定、高強度，幾何形位精度極佳引領。并能保證機床長期的穩定性和高精度表現明顯更佳。另為了防范加工后發生變形，鑄件均做徹底的退火處理發展成就，有利消除內應力性能。 2.底座寬闊，立柱為三角形箱形結構體優勢，重負荷全支撐設計設計，可確保加工時之重負荷能力。 3.左右對稱的設計品率，立柱兩側的重量平衡善謀新篇，可以保持機床精度的穩定。 4.主軸箱內以肋骨強化結構開展面對面，主軸箱與立柱接觸長度比率適當供給，提供主軸之穩固支撐。 5.三軸的定位精度完全采用ISO-230-2 便利性。 6.X/Y/Z軸采用線性導軌拓展應用，具有高剛性、低噪音實事求是、低摩擦的特性集聚效應，可做快速位移及獲得最佳的循圓精度。 7.快速位移X/Y/Z：30/30/30m/min廣泛應用。 8.三軸伺服馬達采用絕對式檢出提升，每次加工時不必做原點復歸，可提升效率情況，同時因?yàn)闊o(wú)極限開關，可減少故障率及增加機器的可靠度。 9.三軸伺服馬達與絲杠采用精密聯軸器直接連接等多個領域，可以排除連接間隙并提高傳動效率互動講。 10.主軸采用高速電主軸，標準轉速可達18000rpm哪些領域。標準機臺采用大馬力主軸馬達支撐能力，配合更高扭力輸出時產品和服務，可選擇高扭力馬達。 11.使用高強韌四瓣爪拉刀協同控製，接觸面大不斷創新，抓刀力強，刀柄拉釘損耗小體驗區，壽命長求得平衡。 12.電氣箱采用側掛設計，節省占地空間道路，使有限的空間面向，獲得最大的運用。
咨詢熱線:#

  • 1.機床主要參數

    序號

    名稱

    機型

    單位

    參數

    1

    工作臺

    最大工件回轉直徑

    mm

    Ф550

    2

    臺面（直徑）

    mm

    Ф400

    3

    載重

    KG

    傾斜：200 水平260

    4

    主軸端面至工作臺距離（A軸位于0度位置時）

    mm

    170-720

    5

    行程范圍

    加工范圍

    mm

    650*400*500

    6

    工作臺最大行程－X軸

    mm

    1000

    7

    滑座最大行程－Y軸

    mm

    520

    8

    主軸箱最大行程－Z軸

    600

    9

    主軸中心到立柱導軌面距離

    582

    10

    A軸90度主軸中心至盤面距離

    273

    11

    A軸負90度主軸中心至盤面距離

    度

    358

    12

    主軸端面至盤面距離

    度

    562

    13

    主軸

    主軸傳動方式

    -

    電主軸

    14

    主軸

    錐孔（7：24）

    HSK-A63

    15

    轉數范圍

    r/min

    0-18000

    16

    輸出額定扭矩

    N.m

    39.6

    17

    主軸額定功率

    kw

    15KW（能效因數88%）

    18

    絲桿導軌

    滾柱螺桿直徑/螺距

    mm

    X,Y,Z：40/10 4040/1040mm/12mm

    19

    線軌寬度

    XYZ:45 滾柱

    20

    刀庫

    刀柄規格

    HSKA63

    21

    刀庫容量（鏈?zhǔn)降稁?kù)）

    T

    48/32

    22

    刀具最大直徑鄰刀/鄰空刀

    mm

    75/150

    23

    刀具最大長度

    mm

    250

    24

    換刀時間(刀對刀)

    s

    2.9

    25

    電氣

    電主軸功率

    KW

    15KW（能效因數88%

    26

    X軸電機

    KW

    3.0 （能效因數98%）

    27

    Y軸電機

    KW

    3.0 （能效因數98%）

    28

    Z軸電機（剎車）

    KW

    3.0 （能效因數98%）

    29

    AC轉臺

    DD

    RDDS400

    30

    速度

    XYZ快速移動速度

    mm/min

    30000

    31

    回轉軸C

    mm/min

    20000

    32

    擺動軸A

    mm/min

    10000

    33

    機床精度

    定位精度（X/Y/Z)

    mm

    34

    擺動軸A軸定位精度

    ··

    ±5

    35

    回轉軸C軸定位精度

    ``

    ±5

    36

    重復定位精度（X/Y/Z)

    mm

    ±0.005

    37

    其他

    數控系統

    Lynuc N3E

    38

    所需氣壓

    6 kgf/cm2

    39

    外形(長×寬×高)

    mm

    2850*2900*2600

    40

    整機重量

    kg

    約7800

    2.機床主要配置

    序號

    類別

    項目

    名稱

    型號規格

    ●為標配

    1

    床身

    鑄鐵

    樹脂砂鑄件工藝

    HT300

    ●

    油路

    自動

    自動注油

    ●

    絲桿

    臺灣上銀絲桿

    滾珠絲桿4012

    ●

    導軌

    德國英鈉線性導軌

    XYZ：RG45（珠柱）

    ●

    主軸

    速鋒高速電主軸

    HSKA63

    ●

    AC轉臺

    豪邁

    RDDS400

    ●

    2

    電氣

    進給電機類型

    圖科

    XYZ：3.0KW

    ●

    主軸

    速鋒高速電主軸

    15KW

    ●

    3

    系統

    工業系統

    上海錸鈉克

    Lynuc N3E

    選配

    4

    換刀

    氣動換刀裝置

    常州方冠伺服刀庫

    鏈?zhǔn)?/span>48把

    選配

    5

    外觀

    鈑金

    全防護式

    白色+黑色

    ●

    6

    潤滑

    電子注油器

    RGB電動注油器

    電動注油器

    ●

    7

    照明

    長條型照明燈

    ●

    8

    主軸油冷

    主軸油冷

    銓冠

    74/min

    ●

    9

    配件

    刀柄\嗦嘴

    HSKA63

    各6個

    ●

    工具包

    1套

    ●

    鎖刀座

    HSKA63

    1個

    ●

    對刀儀

    1個

    選配

    10

    服務

    貨運

    省內（外）

    省內（外）

    ●

    培訓

    上門

    上門

    ●

    保修

    1年

    1年

    ●
